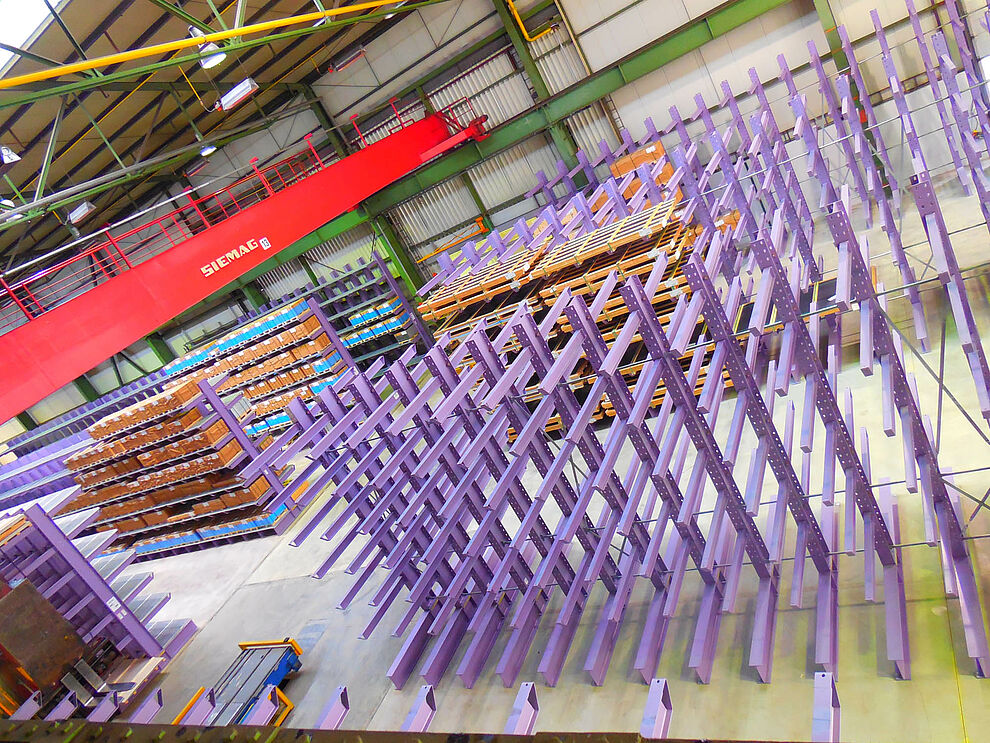

Kragarmregale für Langgut und schwere Lasten
Kragarmregale sind enorm tragfähige Lagersysteme für die Aufbewahrung von Langgut und sperrigen Lagergütern. Dazu gehören zum Beispiel Holzplatten, Blechtafeln, Profile, Balken oder Stahlelemente, Baustoffe oder auch Altfahrzeuge sowie alle Arten von Schwerlasten.
Das Kragarmregal von OHRA unterscheidet sich vom Standard durch den Einsatz von vollwandigen Stahlprofilen für alle tragenden Elemente. Durch diese schlanke Bauweise der Regale wird eine kompakte Lagerung auf kleiner Grundfläche erzielt.
In welchen Branchen werden Kragarmregale eingesetzt?
Das Kragarmregal aus warmgewalzten Stahlprofilen sieht man heute in fast allen Branchen. Im Holzhandel oder Baustoffhandel für die Lagerung von Kanthölzer, Bretter, Steine, Rohre und Profile, im Stahlhandel wo Blechformate und schwere Stahlprofile sicher gelagert werden müssen, in Schreinerei- und Zimmereibetrieben als Lager für schwere Spanplatten, aber auch bei Autoverwertern, Marinas, Möbel- und Küchenhersteller und vielen anderen Branchen, wo es darauf ankommt, auf wenig Grundfläche viel zu lagern.
Einseitige und doppelseitige Kragarmregale
Alle Kragarmregale sind als einseitiges oder doppelseitiges Kragarmregal lieferbar.
Das einseitige Kragarmregal steht meistens unter einem Dach oder vor einer Wand. Es wird von nur einer Seite bedient. Trotzdem ist es freitragend, es wird nicht mit der Wand verbunden. Im Außenbereich kann das einseitige Kragarmregal rückwärtig und seitlich geschlossen werden, zum Beispiel mit Trapezblech oder Holz.
Das doppelseitige oder zweiseitige Kragarmregal besteht aus dem gleichen Ständerprofil wie das einseitige Kragarmregal. Allerdings werden beide Seiten des Regals mit Füßen und Kragarmen ausgestattet. Beim doppelseitigen Regal können die Nutztiefen des Regals auf beiden Seiten unterschiedlich lang sein.
Kragarmregale von OHRA – flexibel und individuell
Für jedes Produkt und für jede Branche gibt es spezifische Kragarmregale. Sie unterscheiden sich, je nach Bedarf, in Höhe, Nutztiefe, Tragfähigkeit oder Profilstärke. Alle Kragarmregale werden individuell nach Kundenvorgabe hergestellt, hochwertig pulverbeschichtet oder feuerverzinkt für das Außenlager. Das OHRA-Kragarmregal gibt es in verschiedenen Varianten, von einer kleinen Regalzeile für leichte Lasten bis hin zu kompletten Regal-Hallen, wo die Regalständer gleichzeitig als tragende Konstruktion für Dach und Wand dienen. Vielseitiges Zubehör wie zum Beispiel Armbrücken für eine durchgehende Lagerung ohne störende Zwischenstützen oder Schrägarme für die Ein- und Auslagerung mit Kran gehören zu den Standardleistungen des zertifizierten Unternehmens. Weitere Dienstleistungen wie Regalmontagen, Statikberechnungen oder Zeichnungserstellungen runden das Angebot ab.
OHRA Kragarmregale – Ihre Vorteile
- Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
- Eingehängte, höhenverstellbare Arme
- Hochwertige Pulverbeschichtung
- Im Freigelände auch mit Dach, Rückwand und Regenrinne
- Feuerverzinkte Ausführung für das Außenlager
Der bewegliche Kragarm von OHRA

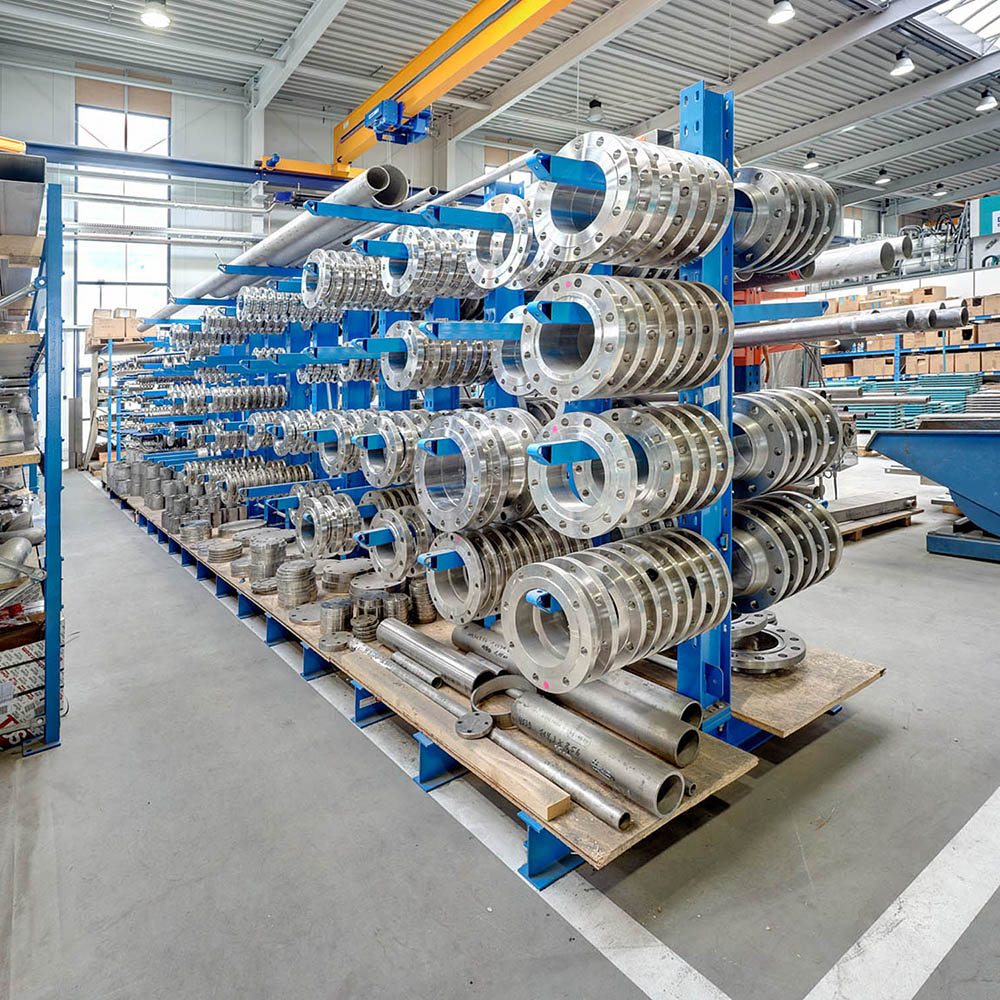

Kragarmregale für Schwerlast
Schwerlasten sind eine Herausforderung für jedes Regal. Das Kragarmregal von OHRA besteht aus warmgewalzten Stahlprofilen für alle tragenden Elemente. Die Produktvorteile dieses Regal-Systems werden sogar mit steigenden Lastanforderungen noch viel deutlicher. Mit Standardarmlasten bis zu 2.500 kg und mit Stützenlasten bis zu 10.000 kg bewältigt das OHRA Kragarmarmregal problemlos auch Schwerlasten.
Egal ob Steine, Stahlrohre, Bleche, Holzpakete, Coils oder schwere Langgutpaletten, ob Lagerung im Gebäudeinneren oder im Freien, unsere Fachberater entwerfen für Sie die optimale Lager-Lösung. OHRA Kragarmregale für Schwerlasten erfüllen die technischen Erfordernissen und berücksichtigen die geltenden Normen.
OHRA Regale - über 40 Jahre Erfahrung
Profitieren Sie von unserer langjährigen Erfahrung als Planer und Hersteller von Regal-Systemen. Bei OHRA kommt Ihnen die mehr als 40-jährige Erfahrung des europaweit agierenden Herstellers von Regalanlagen entgegen. Komplexe Lagersituationen lösen wir für Sie mit einer umfangreichen Auswahl an Zubehör oder mit maßgeschneiderten Lösungen, wie zum Bespiel Führungsschienen in Verbindung mit Schmalgangstapler.
Mit einem Kragarmregal für Schwerlasten bleibt jedes Ihrer Produkte direkt zugreifbar und kann mit Kran, Stapler, Schmalganggerät, oder RBG ein- und ausgelagert werden. Bei voller Auslastung bleiben die Kragarmregale dauerhaft stabil und sorgen für ein hohes Maß an Sicherheit für Ihr Personal und Ihre Kunden.
OHRA Kragarmregale für Schwerlasten – Ihre Vorteile
- Regalständer und Kragarme aus robusten vollwandigen, warmgewalzten IPE-Stahlprofilen
- Eingehängte, höhenverstellbare Arme
- Maßgeschneiderte Lösungen
- Dauerhaft stabil und sicher
Kragarmregale für leichte Lasten
Kragarmregale für leichte Lasten sind zu unterscheiden zwischen staplerbedienten Regalen oder Regalen für Handbedienung. Im Aluminiumhandel oder Kunststoffhandel werden sehr leichte Lasten bewegt und gelagert. Wie bei Schwerlastregalen wird dennoch auch häufig die Anforderung an eine optimale Raumausnutzung und gleichzeitig technisch ausgereifte Lösung gestellt. Dies kann in Form eines konventionellen Kragarmregals erfolgen, aber auch als Schmalganglager, Automatiklager oder Verfahranlage. Entscheidend sind die Ziele, die in Ihrem Projekt erreicht werden sollen.
Handbediente Kragarmregale von OHRA
Regale, die per Hand bedient oder bewegt werden, findet man besonders in Schreinerei- und Zimmereibetrieben, aber auch in der Innenausbau- und Metallverarbeitungsbranche. Hier werden leichte Kragarmregale benötigt, um einzelne Platten oder Profile zu kommissionieren, Ordnung zu schaffen und den Produktionsprozess zu unterstützen. Regalhöhe, Regaltiefe und Armlasten sind frei konfigurierbar, wobei manuell bedienbare Kragarmregale häufig als 2.000 oder 2.500 mm hoch und 600 oder 800 mm konfiguriert werden. Auf Wunsch statten wir die Regale mit Fahrsockel, Rollen und/oder Fachböden als mobile Lösung für den innerbetrieblichen Transport aus. Das komplette Sortiment an Standardzubehör steht auch hier zur Auswahl. Alle Regale werden inklusive aller Befestigungselemente und Bodenanker geliefert.
OHRA Regale für leichte Lasten – Ihre Vorteile
- Individuelle Anpassung an alle Forderungen
- Eingehängte, höhenverstellbare Arme
- Einfache Handhabung
- Große Auswahl an Standardzubehör

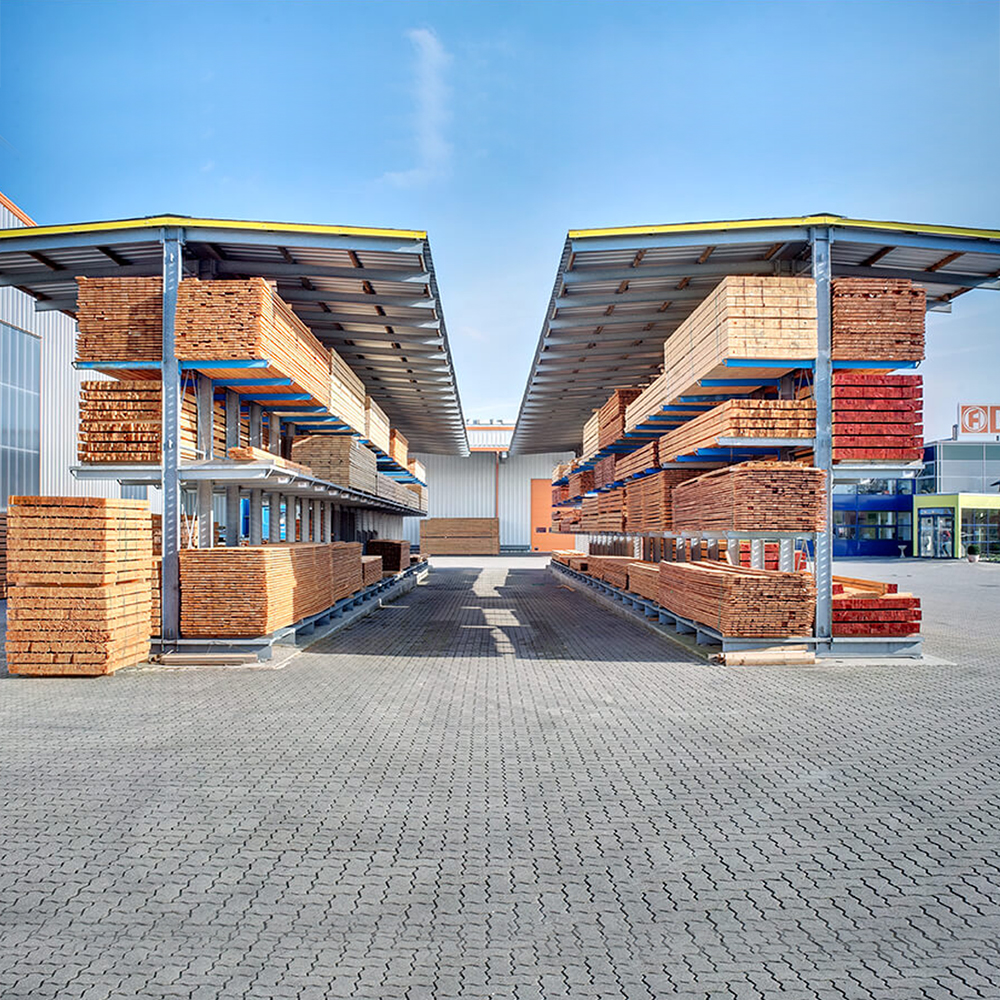

Kragarmregale mit Dach
Im Außenbereich sind Kragarmregale mit Dach die richtige Wahl für Ihr Langgut, welches nicht unbedingt in einer Halle gelagert werden muss. Wir berücksichtigen bei der statischen Kalkulation des Lagersystems zusätzlich zur Lastanforderung die Schnee- und Windlasten Ihrer Region und dimensionieren die Regalprofile und Regaldach entsprechend. Wir beraten Sie von Anfang an: von der Planung bis zur Dacheindeckung. Zudem unterstützen wir Sie bei der Baugenehmigung - auf Wunsch mit Zeichnungsmaterial und Statik.
OHRA Regal mit Dach – funktionale Lagerung im Außenbereich
Für den Außeneinsatz werden die Kragarmregale mit Dach gemäß Ihren Anforderungen wahlweise in einer hochwertigen, feuerverzinkten oder pulverbeschichteten Ausführung geliefert. Als zusätzlichen Wetterschutz bieten wir verschiedene Rück- und Seitenwandausführungen aus Blech oder Holz, Wetterschutznetze oder verschließbare Rolladensysteme an. Die Dacheindeckung und Entwässerung gehört auch zu unserem Leistungsspektrum, dies kann jedoch auch bauseits erfolgen. Je nach Entwässerungssystem und Staplereigenschaften wird die Dachneigung individuell angepasst. Durch die Kombination von robusten Kragarmregalen und umfassendem Know-how für Regal mit Dach und Wand finden wir auch für Sie eine passende Lösung für Ihr neues Lager. Nutzen Sie Ihre Außengelände für die Lagerung Ihres Langguts oder Schwerlasten.
OHRA Kragarmregale mit Dach – Ihre Vorteile
- Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
- Eingehängte, höhenverstellbare Arme
- Im Freigelände auch mit Dach und Wand und Entwässerungssystem lieferbar
- Feuerverzinkte Standardausführung für das Außenlager
- Statik für Baugenehmigungen lieferbar

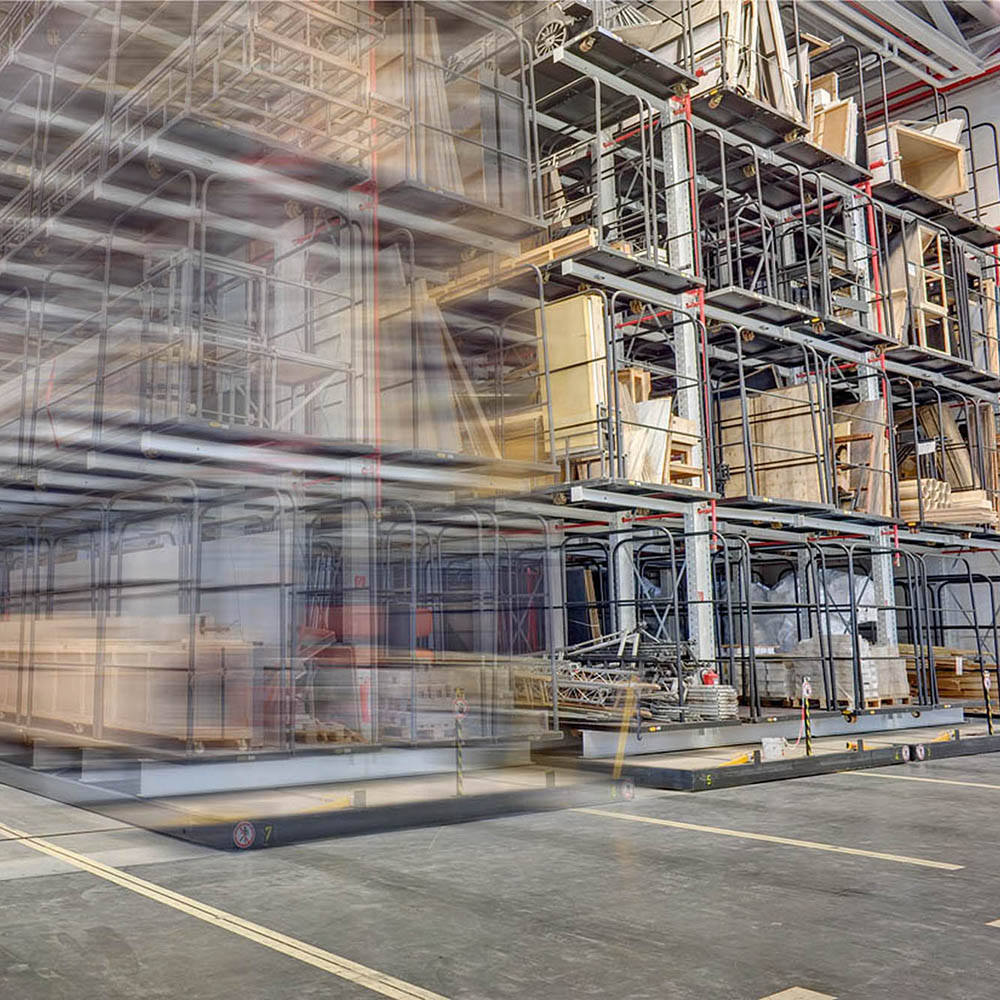

Kragarmregale auf Verfahrwagen
Kragarmregale auf Verfahrwagen ermöglichen die effizienteste Raumnutzung Ihres Lagers. Je nach gewählter Ausführung kann die Lagerkapazität um bis zu 100% erhöht werden. Verfahranlagen sind ideal für sperriges Lagergut mit geringer Zugriffshäufigkeit. Die Regale werden dazu auf Verfahrwagen montiert, die in einer Länge von bis zu 70 Meter Länge ausgeführt werden können. Diese lassen sich manuell oder per Funkfernbedienung auseinanderfahren, so dass sich der gewünschte Gang öffnet.
OHRA Regale – beweglich auf Verfahrwagen
Die Verfahrwagen für die beweglichen Regale laufen auf Schienen, die zuvor in den Hallenboden eingebracht wurden. Auch ein nachträglicher Einbau von Schienen und Verfahrwagen für Ihre bestehenden OHRA Kragarmregale in vorhandenen Lager-Räumlichkeiten ist möglich. Abends werden die Regale auf den Verfahrwagen in einer Nachtstellung positioniert, die den unerwünschten Zutritt mit Staplern unmöglich macht. Die zuverlässige Sicherheit und bewährte Standards kommt bei den Regalen mit Verfahranlage ebenso entsprechende Bedeutung zu. Die OHRA Kragarmregale auf Verfahrwagen entsprechen den Vorschriften gemäß der Richtlinie BGR 234 der Berufsgenossenschaft und den CE Normen.
OHRA Regale auf Verfahrwagen – Ihr Vorteile
- Bis zu 100% Lagerkapazitätserweiterung
- Steuerung über Funkfernbedienung
- Nachträgliche Einbau der Schienen in vorhandenen Gebäuden möglich
- Sicherheit nach der BGR 234 und CE
Effektives Lagern mit RBB Aluminium

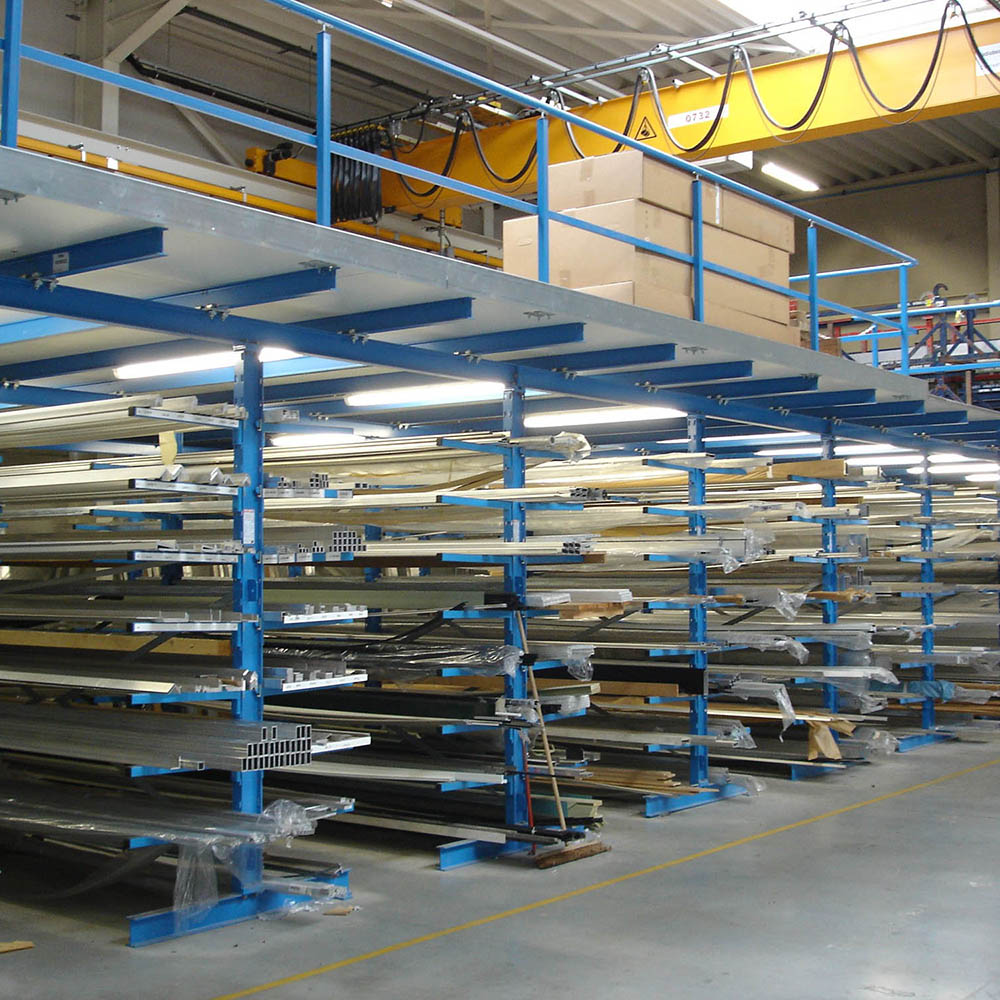

Kragarmregal-Bühnen
Die Kombination aus robusten OHRA Kragarmregalen einerseits und platzsparenden, mehrstöckigen Lagerbühnen andererseits ergibt in der Summe ein perfektes Lager-System als Kommissionierebene, Verkaufsfläche oder Arbeitsplatz. Dank der flexiblen Regal-Lösungen von OHRA bleibt Ihr gelagertes Material direkt zugänglich und kann ohne Transportwege effizient weiterverarbeitet werden.
OHRA Kragarmregale als Regalbühne nutzen
Ob als aufgesetzte Bühne oder als Regal-Zwischenbühne – die Kragarmregale werden als Stützwerk und Träger der Bühnenebene eingesetzt. Nutzen Sie diese Flexibilität der OHRA Kragarmregale, um Räume bis unter das Dach zu erschließen und ideale Lagermöglichkeiten zu schaffen. Von der Statik bis zur Montage vor Ort bieten wir Ihnen für Ihr OHRA Regal einen kompletten Service aus einer Hand.
OHRA Kragarmregal-Bühnen – Ihre Vorteile
- Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
- Perfekte Lösung als Langgut-Kommissionierlager
- Volle Raumausnutzung
- Eingehängte, höhenverstellbare Arme
Langgutregal - Kragarmregal
Für die Lagerung besonders langer Güter eignen sich Langgutregale. Ein Langgutregal kann sowohl als vertikales Lagersystem als auch als horizontales Lagersystem konzipiert werden. Entscheidend für die Auswahl eines Systems ist der Einsatzzweck und die vorhandene Fläche im Lager. Für die Bereitstellung von Profilen, Rohren oder Leisten direkt am Arbeitsplatz eignet sich eher das Vertikalregal, wo die Güter in senkrechter Position, also stehend, im Regal lagern. Die Zugriff ist schnell und man hat einen guten Überblick über die verschiedenen Längen und Sorten. Das Vertikalregal kann auch in Verkaufsräumen aufgestellt werden.
Das Langgutregal für die horizontale Lagerung besteht, wie beim klassischen Kragarmregal, aus Ständern mit einseitig oder beidseitig angebrachten Kragarmen. Auf diese Arme werden die Güter dann abgelegt, als komplettes Bündel oder lose. Der Vorteil des Langgutregals als Kragarmregal ist die hohe Tragfähigkeit und die Möglichkeit, die komplette Hallenhöhe auszunutzen. Das stabile Regal kann jederzeit erweitert werden. Die Abstände zwischen den Ständern ist frei wählbar und richtet sich nach der Durchbiegung der zu lagernden Güter.
Langgutregale – Ihre Vorteile
- Regalständer und Kragarme aus robusten vollwandigen, warmgewalzten IPE-Stahlprofilen
- Eingehängte, höhenverstellbare Arme
- Maßgeschneiderte Lösungen
- Dauerhaft stabil und sicher
- jederzeit erweiterbar

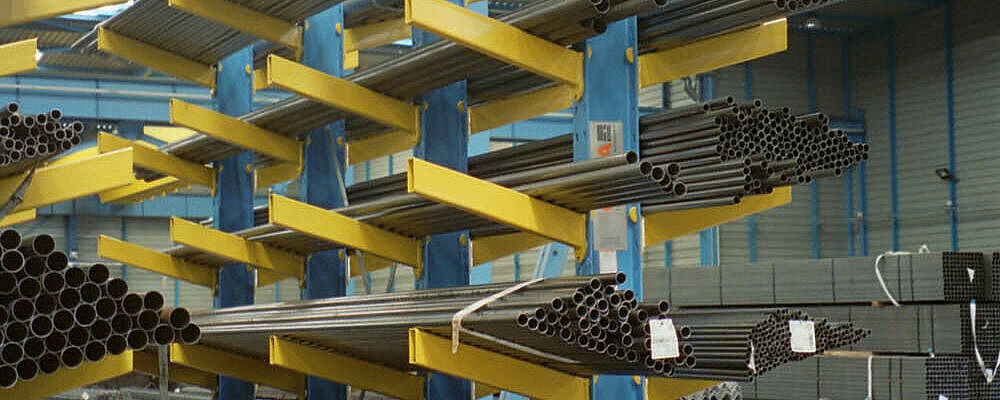

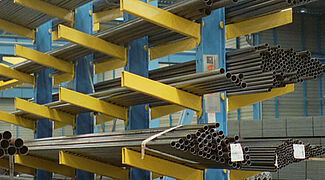

Kragarmregal als Schrägarmregale
Eine weitere Möglichkeit, Langgut mittels Kran einzulagern, bietet das vielseitige Schrägarmregal. Bei diesem OHRA Regaltyp sind die Kragarme mit einer 20° Steigung gefertigt und bieten somit eine Belastbarkeit je Arm von bis zu 800 kg. Das Langgutpaket rutscht somit in das vorgesehene Fach. Mittels sogenannten Steckdornen können einzelne Losgrößen kommissioniert und dann mit Stapler oder Kran transportiert werden.
OHRA Schrägarmregal – Ihre Vorteile
- Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
- Robuste, eingehängte Schrägarme
- Kommissionier-Steckdorne und Ablagefächer als Standardzubehör

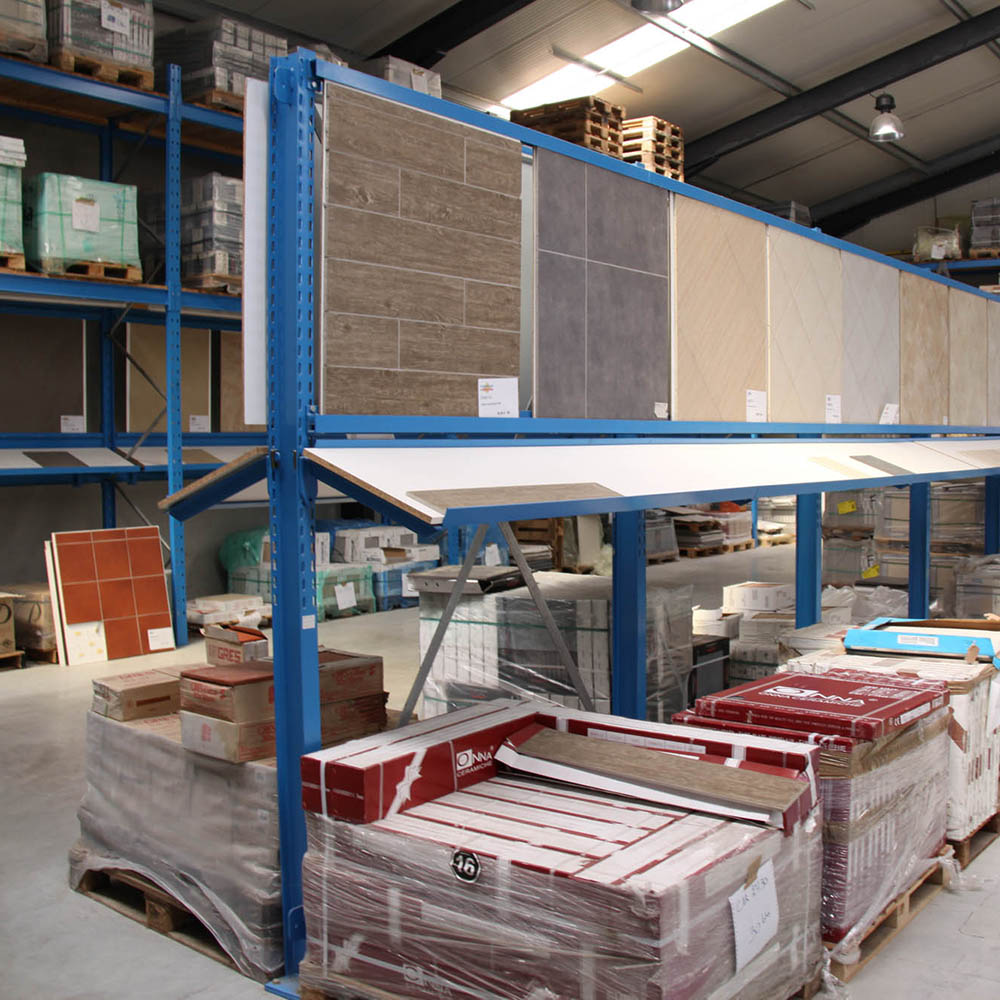

Fliesenpräsentationsregal
In der DIY Branche oder in Baumärkten werden für die Ausstellung und Bevorratung von Fliesen, Laminaten und Parkett das OHRA Kragarmregal als Fliesenregale eingesetzt. Die robuste Bauweise und die leicht zu montierende 20° Displayfläche sorgt dauerhaft für eine perfekte Produktpräsentation. Die Standardgesamthöhe beträgt 2.650 mm. Die Regallänge beträgt 2.800 mm, so dass 3 Europaletten nebeneinander gestellt werden können.
OHRA Fliesenpräsentationsregal – Ihre Vorteile
- Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
- Eingehängte 20° Displayfläche
- Hochwertige Pulverbeschichtung
Technische Details
Die Konstruktion bei unseren Kragarmregalen besteht aus vollwandigen, robusten, warmgewalzten Stahlprofilen, die besonders tragfähig, sicher und langlebig sind. Die Hauptbaugruppen (Ständer, Kragarme, Füße) sind für den Innenbereich hochwertig pulverbeschichtet. Alle anderen Bauteile sind bandverzinkt nach DIN 10346. Tauchbad – Feuerverzinkung der Bauteile nach DIN EN ISO 1461 für den Außenbereich.
Verankerung der Regale im Innenbereich durch verzinkte Anker, im Außenbereich durch Anker in Edelstahl Ausführung.
Produktmerkmale Kragarme:
- einhängbar, Verstellraster 100 : 100 mm
- Flexibel einhängbar und frei beweglich (z.B. Typ K60K+H), dadurch Schutz vor Beschädigung des Kragarms und Ihrer Ware
- Schnelles Ein– und Aushängen in fast waagerechten Zustand z.Bsp. K60 K+H
- Hochwertige, geschmiedete, spezialgehärtete Einhängekralle
- Standard Farben RAL 5015, 2002, 3000, 6011, 7035
- Keine Stoßkanten auf der Lagerfläche durch überstehende Verbindungsplatten an dem Kragarm --> somit keine Beschädigung der Ware beim Ein- und Auslagerungsvorgang
- Vorschriftsmäßiger Armabweiser an den Kragarmen
- Vorgerichtet zur Aufnahme einer Abrollsicherung
- Vorgerichtet für den Einsatz einer Justierschraube
Produktmerkmale Ständerstiele/ Füße:
- Standardmäßig beidseitig im Raster 100 : 100 mm gelocht, (Einseitige Regalfüße können für eine ggf. spätere, doppelseitig Nutzung vorbereitet werden.)
- Mit Ständerfuß bündig verschraubt, dadurch vollflächige Auflage auf dem Ständerfuß ohne überstehende Verbindungsplatten. Somit keine Beschädigung beim Ein- und Auslagerungsvorgang
- Problemloser Austausch der Bauteile bei Lagerumgestaltung oder Reparaturen möglich
- Reifenschutz durch Abschrägung am Ständerfuß (Standard im System K60)
Unsere Regalsysteme entsprechen der DIN 18800-7 und den gängigen Richtlinien der Berufsgenossenschaft für Lagereinrichtungen und Geräte (BGR 234), sind sicherheitsgeprüft und verfügen über ein entsprechendes GS-Gütesiegel.
Zubehör für die OHRA Kragarmregale
Verschiedene Zubehörteile stehen für die erweiterte Konfiguration Ihres OHRA Regals zur Auswahl. Diese können entweder nachträglich oder bereits bei der Bestellung mitgeliefert werden. Hierzu gehören Gitterroste, Abrollsicherungen in schwerer und leichter Ausführung, Armbrücken, Sattelrohre, und vieles mehr. Sehen Sie nachstehend eine Auswahl der realisierten Lösungen.
Referenzen für Kragarmregale
Lambda
Der ungarische Baustoffhändler Lambda Systeme hat seine Lagerkapazitäten mit Paletten- und Kragarmregalen von OHRA ausgebaut. Da die Lager-Grundfläche nicht erweitert werden konnte, hat das Unternehmen durch die Installation von individuell angepassten Paletten- und Kragarmregalen die Raumhöhe für die Lagerung nutzbar gemacht.
Van Dorp Hout
Insgesamt über 240 Meter an Kragarmregalen von OHRA installierte Van Dorp Hout, einer der führenden Spezialisten für Gartenholz in der Region Randstad, Niederlande, in den Jahren 2019 und 2020. Teils in Ausführungen mit Dach und in unterschiedlichen Höhen, konnte das Holzhandelsunternehmen damit seine Lagerkapazitäten im Vergleich zur vorherigen Bodenlagerung um 40 Prozent steigern und die gesamte Effizienz in der Lagerprozessen deutlich erhöhen. So können Kunden heute kurzfristiger, schneller und mit einem breiteren Artikelspektrum versorgt werden.
Brentjens
Der niederländische Holz- und Baufachhändler Brentjens hat die Lagerkapazitäten seines Abhol-Zentrums am Standort Haelen durch Kragarmregale von OHRA mit einer Gesamtlänge von 186 Meter deutlich erweitert. OHRA lieferte zudem als Sonderkonstruktion ein 3 Meter tiefes “Einsteckregal”: Dabei handelt es sich um zwei hintereinander gestellte, knapp 2,6 Meter hohe Palettenregale, die miteinander verbunden sind. Spanplatten dienen als Boden und als vertikale Fachunterteilungen. So entstehen 3 Meter tiefe Fächer, in die Leisten, Latten oder Konstruktionshölzer in Längsrichtung eingeschoben werden können. Jedes Fach wird mit nur einem Artikeltyp befüllt - so kann der Kunde sehr schnell auf die gewünschten Querschnitte zugreifen.
Holz Possling
Individuelle Lagerlösung für das komplette Sortiment aus einer Hand.
Schneider Baucentrum
Die Schneider Unternehmensgruppe hat Ihren langjährigen hagebaumarkt in Bruckmühl um einen kompletten Fachhandel für Privat und Profis erweitert: Regalhalle, überdachte Außenregale, Warmhalle sowie die Überdachung der Fahrspur zwischen Halle und Außenlager stammen dabei von OHRA, inklusive allen Zubehörs wie Türen und Tore sowie aller benötigten statischen Berechnungen. Die Ausführung der Halle als Regalhalle, bei der die Kragarm- und Palettenregale auch als tragende Unterkonstruktion für Dach und Wände dienen, verkürzt die Projektzeit und bietet erhebliche Kostenvorteile.
